Оседиагональный шнековый насос УОДН 201-125-80
Пример применения УОДН 201-125-80: нефтеналивной терминал компании ООО "ДонТерминал", Ростовская область, в качестве насоса для систем разогрева, слива и налива нефтепродуктов.
Насос также изготавливается с двойным торцовым уплотнением.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Диаметр рабочего колеса | |||||||
201 | 201 мм. | |||||||
3 | Диаметр условного прохода входного фланца | |||||||
125 | Ду 125 мм. | |||||||
4 | Диаметр условного прохода выходного фланца | |||||||
80 | Ду 80 мм. | |||||||
5 | Исполнение по материалу | |||||||
– | Конструкционная сталь | |||||||
6 | Расположение выходного патрубка | |||||||
– | Горизонтальное | |||||||
В | Вертикальное | |||||||
7 | Мощность электродвигателя | |||||||
| 18,5 | 18,5 кВт | |||||||
8 | Тип уплотнения | |||||||
М | Манжетное | |||||||
Т | Торцовое 36УТ | |||||||
ТД | двойное торцовое уплотнение 36УТД | |||||||
Пример обозначения при заказе
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
УОДН | 201 | 125 | 80 | – | – | 18,5 | М | |
ОДН | 201 | 125 | 80 | – | В | – | М | |
Особенности оседиагональной (шнековой) насосной установки
- высокая устойчивость к абразивному износу;
- работа в условиях высокой кавитации;
- высокий напор;
- низкое энергопотребление.
Комплектация насосной установки УОДН 201-125-80
- манжетное, торцевое либо двойное торцовое уплотнение;
- комплектация самовсасывающим оборудованием (по требованию заказчика);
- взрывозащищенный электродвигатель;
- маслобензостойкие рукава.
Технические характеристики товара "УОДН 201-125-80"
| Подача, м³/час | 50...95 |
| Напор, м. в. ст. | 60...30 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20...+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 10 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18,5 |
| Частота вращения вала насоса об/мин | 3000<sub>(-80)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,84;
- Коэффициент падения подачи Кq = 0,78.
Габаритные размеры и вес:
Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
ОДН 201-125-80 | 62 | Х | 378х359х419 | Х |
УОДН 201-125-80 | 355 | 430 | 1128х481х650 | 1432х688х866 |

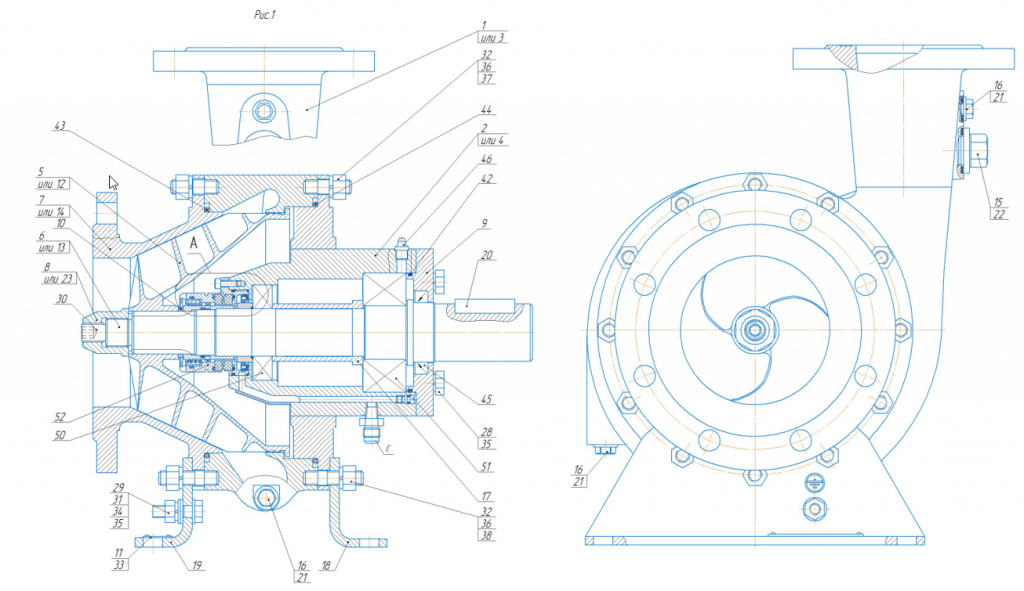

Комплектующие к УОДН 201-125-80 | ||||
|---|---|---|---|---|
| Позиция | Обозначение | Наименование | Количество | Примечание |
| 1 | 5Н.20.11.00 | Улитка в сборе | 1 | допуск.зам на поз. 3 |
| 2 | 5Н.20.12.00 | Корпус опор | 1 | допуск.зам на поз. 4 |
| 3 | 5Н.20.11.00-01 | Улитка в сборе | 1 | Взамен поз. 1 |
| 4 | 5Н.20.12.00-01 | Корпус опор | 1 | Взамен поз. 2 |
| 5 | 5Н.20.10.01 | Шнек | 1 | Допуск.зам на поз. 12 |
| 6 | 5Н.20.10.02 | Вал | 1 | Допуск.зам на поз. 13 |
| 7 | 5Н.20.10.03 | Корпус | 1 | Допуск.зам на поз. 14 |
| 8 | 5Н.20.10.04 | Гайка | 1 | Допуск.зам на поз. 23 |
| 9 | 5Н.20.10.05 | Крышка | 1 | |
| 10 | 5Н.20.10.06 | Кольцо | 1 | |
| 11 | 5Н.20.10.07 | Табличка | 1 | |
| 12 | 5Н.20.10.01-01 | Шнек | 1 | Взамен поз. 5 |
| 13 | 5Н.20.10.02-01 | Вал | 1 | Взамен поз. 6 |
| 14 | 5Н.20.10.03-01 | Корпус | 1 | Взамен поз. 7 |
| 15 | 5Н.60.10.06 | Пробка | 1 | Допуск.зам. на 5Н.11.00.26 |
| 16 | 5Н.60.10.07 | Пробка | 3 | Допуск.зам. на 5Н.11.00.08 |
| 17 | 5Н.60.10.11 | Втулка | 1 | |
| 18 | 5Н.60.10.12 | Кронштейн | 1 | |
| 19 | -01 | Кронштейн | 1 | |
| 20 | 5Н.60.10.13 | Шпонка | 1 | |
| 21 | 5Н.60.10.17 | Прокладка | 3 | |
| 22 | -01 | Прокладка | 1 | |
| 23 | 5Н.20.10.04-01 | Гайка | 1 | Взамен поз. 8 |
| 28 |
Болт М10-6gх30.58.019 ГОСТ 7798-70 | 4 | ||
| 29 |
Болт М10х35.46 ГОСТ 15589-70 | 1 | ||
| 30 |
Винт ВМ16-6gх20.45Н. 40Х.016 ГОСТ 11074-84 | 1 | ||
| 31 |
Гайка М10.5 ГОСТ 15526-70 | 1 | ||
| 32 |
Гайка М12-6Н.5.019 ГОСТ 5915-70 | 24 | ||
| 33 |
Заклепка 2,5х6.37 ГОСТ 10299-80 | 4 | ||
| 34 |
Шайба А10.01.016 ГОСТ 11371-78 | 3 | ||
| 35 | Шайба 10.65Г.019 ГОСТ 6402-70 | 5 | ||
| 36 | Шайба 12.65Г.019 ГОСТ 6402-70 | 24 | ||
| 37 |
Шпилька М12-6gх28.109.40Х.019 ГОСТ 22032-76 | 18 | ||
| 38 |
Шпилька М12-6gх38.109.40Х.019 ГОСТ 22032-76 | 6 | ||
| 42 |
Кольца ГОСТ 18829-73 095-100-30-2 Смесь резиновая СБ-26 ТУ 2512-001-45055793-2012 | 1 | ||
| 13 |
Кольца ГОСТ 18829-73 210-220-58-2 Смесь резиновая СБ-26 ТУ 2512-001-45055793-2012 | 1 | ||
| 44 |
Кольца ГОСТ 18829-73 220-230-58-2 Смесь резиновая СБ-26 ТУ 2512-001-45055793-2012 | 1 | ||
| 45 |
Манжета 1.1-50х70-4 ГОСТ 8752-79 | 1 | ||
| 46 |
Масленка 1.2.Ц6 ГОСТ 19853-74 | 1 | ||
| 50 | Подшипник NJ208ЕCJ SKF или аналог | 1 | ||
| 51 | Подшипник 22309E SKF или аналог | 1 | ||
| Переменные данные | для исполнений | |||
| 5Н.20.10.00 | ||||
| 52 | 36УТ4.00.00 или аналог | Уплотнение торцовое | 1 | |
| 5Н.20.10.00-01 | ||||
| 53 | 5Н.20.30.00 |
Блок манжетного уплотнения | 1 | |
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
ОДН 201-125-80-М (манжетное уплотнение) | 325 000,00 | 62 | 378 | 389 | 397 |
ОДН 201-125-80-Т (торцевое уплотнение) | 350 000,00 | 62 | 378 | 389 | 397 |
УОДН 201-125-80-18,5-М (манжетное уплотнение) | 495 000,00 | 300 | 1206 | 499 | 622 |
УОДН 201-125-80-18,5-Т (торцевое уплотнение) | 520 000,00 | 300 | 1206 | 499 | 622 |
УОДН 201-125-80-18,5-ТД (двойное торцевое уплотнение) | 605 000,00 | 360 | 1206 | 500 | 1800 |
УОДНс 201-125-80-18,5-М (манжетное уплотнение) с вихревым насосом | По запросу | 510 | 1300 | 900 | 1300 |
УОДНс 201-125-80-18,5-Т (торцевое уплотнение) с вихревым насосом | По запросу | 510 | 1300 | 900 | 1300 |
УОДНс 201-125-80-18,5-ТД (двойное торцевое уплотнение) с вихревым насосом | По запросу | 560 | 1570 | 1085 | 1700 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
