Оседиагональный шнековый насос УОДН 440-400-350
Пример применения: откачка мазута марки М-100 из ж/д цистерн на перевалочной базе "Грушовая", г.Новороссийск. В АО "РПК-Высоцк "ЛУКОЙЛ-II" на ж/д эстакаде для слива дизельного топлива.
Карта заказа оседиагонального насоса и насосной установки:
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Диаметр рабочего колеса | |||||||
440 | 440 мм. | |||||||
3 | Диаметр условного прохода входного фланца | |||||||
350 | Ду 350 мм. | |||||||
4 | Диаметр условного прохода выходного фланца | |||||||
200 | Ду 200 мм. | |||||||
5 | Мощность электродвигателя | |||||||
200 | 200 кВт | |||||||
6 | Тип уплотнения | |||||||
М | Манжетное уплотнение | |||||||
Т | Торцовое уплотнение | |||||||
ТД | Двойное торцовое уплотнение | |||||||
Пример обозначения при заказе:
| 1 | 2 | 3 | 4 | 5 | 6 | |
| УОДН | 440 | 400 | 350 | 200 | М | |
| ОДН | 440 | 400 | 350 | – | – | |
Применение насосов:
- Разгрузка танкеров, железнодорожных и автоцистерн.
- Внутрипарковая перекачка нефти и нефтепродуктов.
- Добыча нефти: насос способен перекачивать нефтепродукты с большим содержанием газа и механическими примесями.
Технические характеристики товара "УОДН 440-400-350"
| Подача, м3/час | 250 … 1000 |
| Напор, м.в.ст. | 55...37 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, оС | -20..150 |
| Объемная концентрация твердых частиц, %, не более | 20 |
| Максимальный размер твердых частиц, мм, не более | 20 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м3, не более | 1000 |
| Мощность привода, кВт | 200 |
| Частота вращения вала насоса об/мин | 1500<sub>(-50)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,90;
- Коэффициент падения подачи Кq = 0,84.
Габаритные размеры и вес:

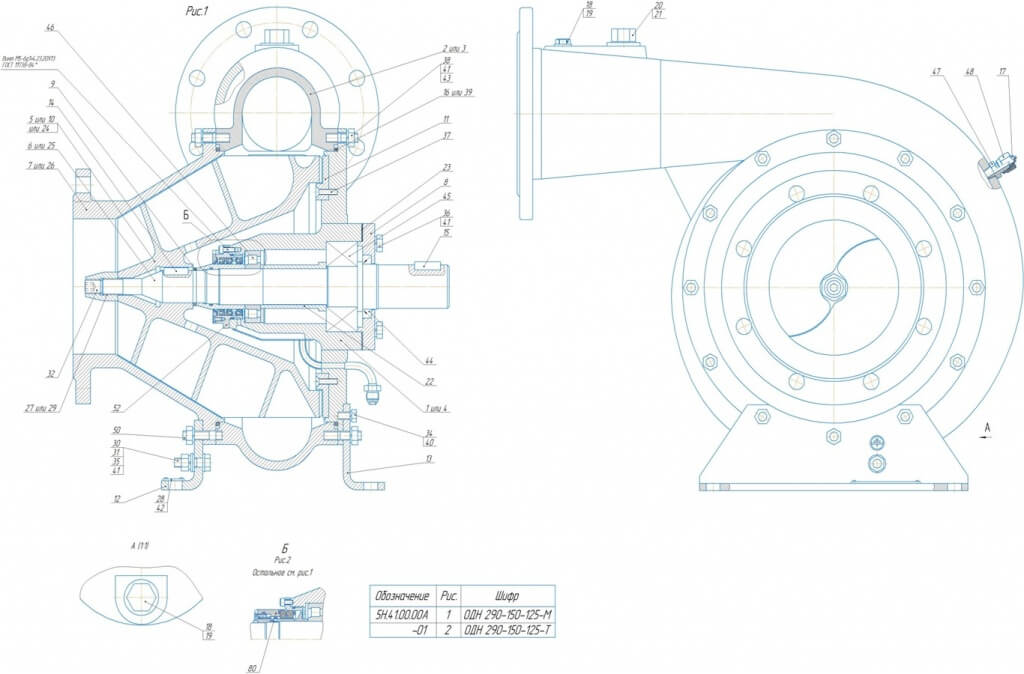

Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, не более мм. | Габариты в ящике, не более мм. |
| ОДН 440-400-350 | 500 | Х | 745х1355х886 | Х |
| УОДН 440-400-350 (380/660В) | 1940 | 2150 | 2085х1475х1100 | 2300х1700х1400 |
| УОДН 440-400-350 (6000В) | 3220 | 3500 | 2320х1650х1350 | 2550х2050х1700 |
| УОДН 440-400-350 - ТД (380/660В) | 2030 | 2240 | 2200х1050х1900 | 2450х1500х2300 |
| УОДНс 440-400-350 (380/660В) | 2130 | 2340 | 2750х1190х2330 | 3100х1500х1750 |
Комплектующие к УОДН 440-400-350 | |||
| Позиция | Обозначение | Наименование | Количество |
| 1 | 5Н.70.11.00 | Улитка в сборе | 1 |
| 2 | 5Н.70.12.00 | Корпус | 1 |
| 3 | 5Н.70.13.00 | Кронштейн | 1 |
| 4 | 5Н.70.21.00 | Корпус в сборе | 1 |
| 5 | 5Н.70.25.00 | Переходник крана | 2 |
| 8 | 5Н.70.13.00-01 | Кронштейн | 1 |
| 6 | 5Н.70.10.01 | Шнек | 1 |
| 7 | 5Н.70.10.02 | Вал | 1 |
|
9 10 |
5Н.70.10.04 -01 |
Кольцо Кольцо |
1 1 |
| 14 | 5Н.70.10.07 | Втулка | 1 |
| 15 | 5Н.70.10.08 | Шпонка | 1 |
| 18 | 5Н.70.10.10 | Втулка | 1 |
| 19 | 5Н.70.10.11 | Табличка | 1 |
| 20 | 5Н.70.10.12 | Крышка | 1 |
| 21 | 5Н.70.10.13 | Гайка | 1 |
| 24 | 5Н.70.10.16 | Шайба | 1 |
| 26 | 5Н.70.10.18 | Пробка | 1 |
| 27 | 5Н.70.10.19 | Прокладка | 1 |
| 28 | 5Н.70.10.20 | Прокладка | 1 |
| 29 | 5Н.70.10.21 | Шайба | 1 |
| 30 | 5Н.70.10.22 | Втулка | 1 |
| 31 | 5Н.70.10.23 | Прокладка | 2 |
| 32 | 5Н.70.10.24 | Винт | 1 |
| 33 | 5Н.70.10.25 | Сгон | 1 |
| 34 | 5Н.11.00.08 | Пробка | 3 |
| 35 | 5Н.11.00.09 | Прокладка | 3 |
| 39 |
Болт М10х45.46 ГОСТ 15589-70 | 1 | |
| Гайки ГОСТ 5915-70 | |||
| 40 | М12-6Н.5.019 | 8 | |
| 41 | М16-6Н.5.019 | 32 | |
| Шайбы ГОСТ 6402-70 | |||
| 42 | 12.65Г.019 | 8 | |
| 43 | 16.65Г.019 | 32 | |
| 44 | 30Л.65Г.019 | 1 | |
| Шпильки ГОСТ 22032-76 | |||
| 45 | М16-6gх45.109.40Х.019 | 22 | |
| 46 | М16-6gх60.109.40Х.019 | 10 | |
| 47 |
Шпилька М12-6gx35.109.40Х.019 ГОСТ 22034-76 | 8 | |
| 49 |
Подшипник 42317 ГОСТ 8328-75 или аналог | 1 | |
| 50 |
Подшипник 3618 ГОСТ 5721-75 или аналог | 1 | |
| 52 |
Кольцо 460-470-58-2-5 ГОСТ 18829-73 | 2 | |
| 53 |
Рым-болт М20.019 ГОСТ 4751-73 | 1 | |
| 54 |
Монжета 1,1-105х130-4 ГОСТ 8752-79 | 1 | |
| 55 |
Заклёпка 3х6,37 ГОСТ 10299-80 | 2 | |
| 58 |
Контргайка 50-Ц ГОСТ 8968-75 | 3 | |
| 59 |
Кран шаровой ГШК 50-16 ТУ 3712-009-12213528-00 | 1 | |
| 60 |
Мановакуумметр МВТП-1М-0,9 МПа-2,5 ТУ 25-7310.0045-87 | 1 | |
| 61 |
Монометр МТП-1М-1 МПа-2,5 ТУ 25-7310.0045-87 | 1 | |
| 62 |
Масленка 1.2.Ц6 ГОСТ 19853-74 | 1 | |
| 63 |
Масленка 2.2.45.Ц6 ГОСТ 19853-74 | 1 | |
| 64 |
Муфта 50-Ц ГОСТ 8966-75 | 3 | |
| 65 |
Гайка М10.5 ГОСТ 15526-70 | 1 | |
| 66 |
Шайба 10.65Г.019 ГОСТ 6402-70 | 1 | |
| 67 |
Шайба А10.01.016 ГОСТ 11371-78 | 3 | |
| Переменные данные | для исполнений | ||
| 5Н.10.70.00 | |||
| 11 | 5Н.70.10.05 | Гайка | 1 |
| 14 | 5Н.70.10.07 | Втулка | 1 |
| 17 | 5Н.70.10.09 | Кольцо | 1 |
| 48 |
Манжета 1.1-95х120-4 ГОСТ 8752-79 | 3 | |
| 51 |
Кольцо 080-085-30-2-5 ГОСТ 18829-73 | 1 | |
| 5Н.10.70.00-01 | |||
| 68 | Уплотнение торцевое 80УТ12 00.00 или аналог | 1 | |
| Позиция | Обозначение | Наименование | Количество |
| 1 | 5Н.70.11.00 | Улитка в сборе | 1 |
| 36 | 5Н.70.12.00-02 | Корпус | 1 |
| 3 | 5Н.70.13.00 | Кронштейн | 1 |
| 4 | 5Н.70.21.00 | Корпус в сборе | 1 |
| 5 | 5Н.70.25.00 | Переходник крана | 2 |
| 8 | 5Н.70.13.00-01 | Кронштейн | 1 |
| 6 | 5Н.70.10.01-01 | Шнек | 1 |
| 7 | 5Н.70.10.02-01 | Вал | 1 |
| 9 | 5Н.70.10.04 | Кольцо | 1 |
| 10 | -01 | Кольцо | 1 |
| 15 | 5Н.70.10.08 | Шпонка | 1 |
| 16 | 5Н.70.10.08-01 | Шпонка | 1 |
| 18 | 5Н.70.10.10-01 | Втулка | 1 |
| 19 | 5Н.70.10.11 | Табличка | 1 |
| 20 | 5Н.70.10.12 | Крышка | 1 |
| 21 | 5Н.70.10.13 | Гайка | 1 |
| 24 | 5Н.70.10.16 | Шайба | 1 |
| 26 | 5Н.70.10.18 | Пробка | 1 |
| 27 | 5Н.70.10.19 | Прокладка | 1 |
| 28 | 5Н.70.10.20 | Прокладка | 1 |
| 29 | 5Н.70.10.21 | Шайба | 1 |
| 30 | 5Н.70.10.22-01 | Втулка | 1 |
| 31 | 5Н.70.10.23 | Прокладка | 2 |
| 32 | 5Н.70.10.24 | Винт | 1 |
| 33 | 5Н.70.10.25 | Сгон | 1 |
| 34 | 5Н.11.00.08 | Пробка | 3 |
| 35 | 5Н.11.00.09 | Прокладка | 3 |
| 39 |
Болт М10х45.46 ГОСТ 15589-70 | 1 | |
| Гайки ГОСТ 5915-70 | |||
| 40 | М12-6Н.5.019 | 8 | |
| 41 | М16-6Н.5.019 | 32 | |
| Шайбы ГОСТ 6402-70 | |||
| 42 | 12.65Г.019 | 8 | |
| 43 | 16.65Г.019 | 32 | |
| 44 | 30Л.65Г.019 | 1 | |
| Шпильки ГОСТ 22032-76 | |||
| 45 | М16-6gх45.109.40Х.019 | 22 | |
| 46 | М16-6gх60.109.40Х.019 | 10 | |
| 47 |
Шпилька М12-6gx35.109. 40Х.019 ГОСТ 22034-76 | 8 | |
| 52 |
Кольцо 460-470-58-2-5 ГОСТ 18829-73 | 2 | |
| 54 |
Манжета 1,1-105х130-4 ГОСТ 8752-79 | 1 | |
| 55 |
Заклёпка 3х6,37 ГОСТ 10299-80 | 2 | |
| 58 |
Контргайка 50-Ц ГОСТ 8968-75 | 3 | |
| 59 |
Кран шаровой ГШК 50-16 ТУ 3712-009-12213528-00 | 1 | |
| 60 |
Мановакуумметр МВТП-1М-0,9 МПа-2,5 ТУ 25-7310.0045-87 | 1 | |
| 61 |
Манометр МТП-1М-1 МПа-2,5 ТУ 25-7310.0045-87 | 1 | |
| 62 |
Масленка 1.2.Ц6 ГОСТ 19853-74 | 1 | |
| 63 |
Масленка 2.2.45.Ц6 ГОСТ 19853-74 | 1 | |
| 64 |
Муфта 50-Ц ГОСТ 8966-75 | 3 | |
| 65 |
Гайка М10.5 ГОСТ 15526-70 | 1 | |
| 66 |
Шайба 10.65Г.019 ГОСТ 6402-70 | 1 | |
| 67 |
Шайба А10.01.016 ГОСТ 11371-78 | 3 | |
| 37 | 80УТД22.00.00 или аналог | Уплотнение торцовое | 1 |
| 49 | Подшипник HJ317E-M1 SKF или аналог | 1 | |
| 50 | Подшипник 22318E SKF или аналог | 1 |
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
ОДН 440-400-350-М (манжетное уплотнение) | По запросу | 500 | 744 | 865 | 1212 |
ОДН 440-400-350-Т (торцевое уплотнение) | По запросу | 500 | 744 | 865 | 1212 |
УОДН 440-400-350-М (манжетное уплотнение), двигатель 380/660В | По запросу | 1940 | 2100 | 1700 | 1100 |
УОДН 440-400-350-Т (торцевое уплотнение), двигатель 380/660В | По запросу | 1940 | 2100 | 1700 | 1100 |
УОДН 440-400-350-ТД (двойное торцевое уплотнение), двигатель 380/660В | По запросу | 2040 | 2100 | 1750 | 1900 |
УОДН 440-400-350-Т (торцевое уплотнение 80), двигатель 6000В | По запросу | 3220 | 2320 | 1640 | 1340 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
